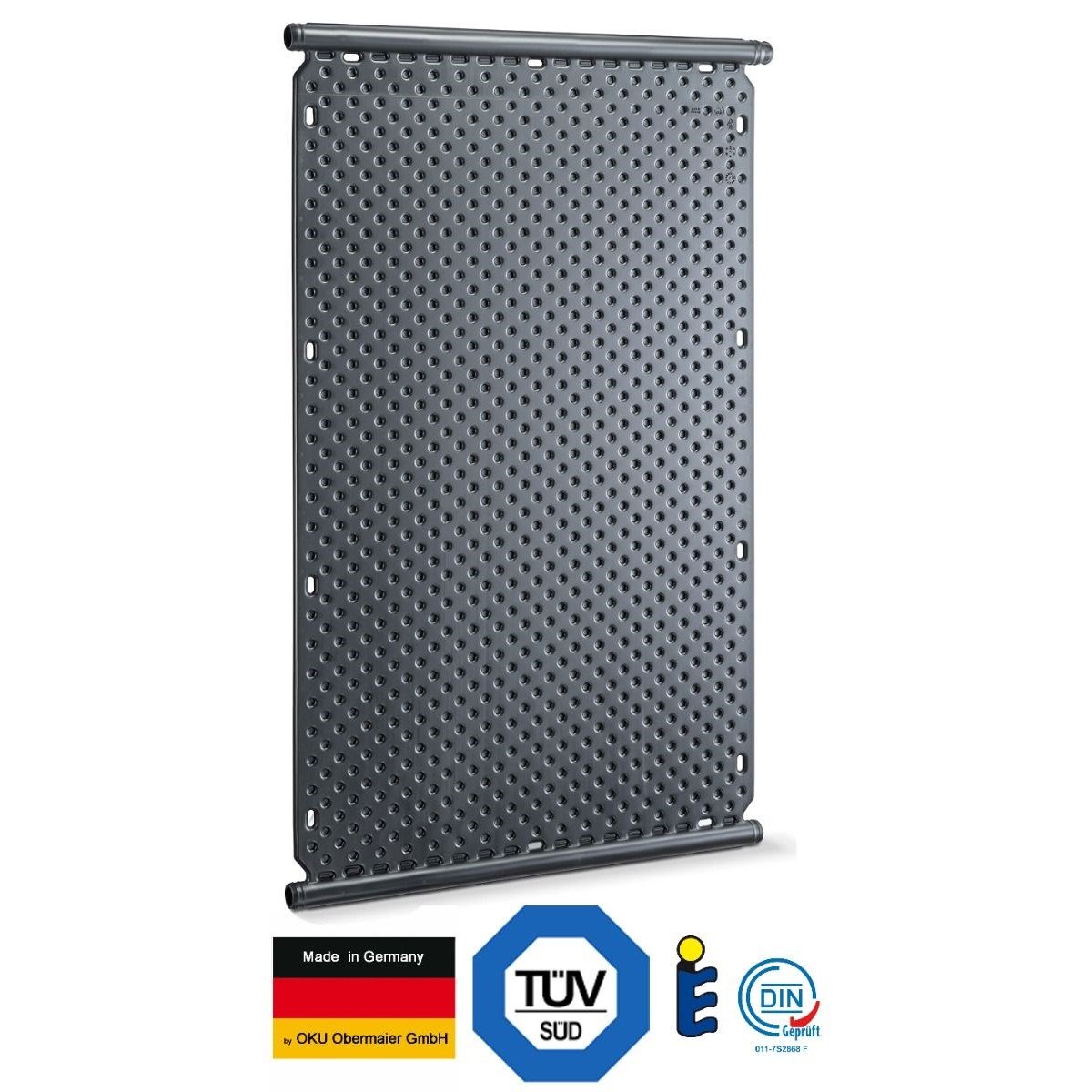

Capteur solaire Solabsorb type 1002

Capteur solaire Solabsorb type 1002 avec tube collecteur

Le panneau capteur solaire Solabsorb type 1002 est le panneau d'extrémité avec tube capteur, lorsque vous réalisez un système de chauffage solaire avec plus de 2 capteurs solaires l'un en dessous de l'autre. Les photos montrent la construction recommandée.

Propriétés techniques du capteur solaire Solabsorb type 1000

• Dimensions du capteur solaire : 1360mm x 820mm
• Surface par panneau : 1.12m²
• Connexion : 4 x 38mm
• Matériel : PEHD – Polyéthylène haute densité
• Résistant à l'eau chlorée et à l'eau salée
• Poids : 5.8kg par m²
• Contenance en eau de 1 capteur solaire Solabsorb type 1002 : 5,8l par m²
• Perte de charge très faible : 0,003 bar à un débit de 200L par heure par m²
• Testé à 4,5 bar (installation filtre piscine = 0,8 – 1,5 bar)
• Conditions idéales de travail : 40°C à 1,2 bar
• Très résistant aux températures : -50° et 115°C
• Capacité calorifique : 0,5 – 0,6 kWh/m²

Chauffage solaire de piscine avec une garantie de 5 ans

Le panneau solaire en PEHD pour le chauffage de l'eau de votre piscine est de très haute qualité et fabriqué en Allemagne. Le HPDE est un matériau très inerte et durable. Il est incassable et assure donc une très longue durée de vie. Il y a une garantie de 5 ans sur le capteur solaire.

Construction et installation du capteur solaire

TYPE 1002 en 1 ligne

Les capteurs solaires Solabsorb type 1002 sont utilisés pour les systèmes solaires en 1 ligne ou plusieurs lignes de capteurs solaires en parallèle. Il y a 4 connecteurs de 38 mm. Vous placez donc ces capteurs solaires type 1002 OKU les uns après les autres et vous pouvez les raccorder sans panneau intermédiaire. Il y a donc 4 extrémités de diamètre 38mm et ils peuvent être reliés avec le Manchons EPDM de 38mm . Il est simplement construit et assemblé avec des pièces de haute qualité très durables et indestructibles.

Vous pouvez utiliser le système de capteur solaire OKU à la fois positionner horizontalement et verticalement. Vous utilisez le panneau Solarsorb type 1002 si, par exemple, vous souhaitez faire 1 longue rangée, donc sans entre les panneaux (type 1001).

Le montage demande une certaine dextérité. C'est un chauffe-piscine solaire pour le bricoleur pratique. Fixez d'abord le capteur solaire sur le toit avec crochets de toit universels. Renforcez ensuite la fixation avec de l'acier inoxydable ou Fixations galvanisées. Des ouvertures sont prévues sur le côté du collecteur à cet effet.

De combien de capteurs solaires avez-vous besoin

Le montant dépend fortement de l'emplacement de votre piscine, du type de couverture de votre piscine, de la durée de baignade souhaitée et de la température souhaitée. Nous conseillons toujours de prévoir des capteurs solaires supplémentaires pour un chauffage confortable. Une règle utile est 1/2 de la surface d'eau de votre piscine.

EXEMPLE DE CALCUL NOMBRE DE CAPTEURS SOLAIRES :

• piscine de 8 x 4 = 32 m²
• 1/2 de 32 m² = 16 m²
• 1 capteur solaire soabsorb OKU fait 1,05 m²
• il faut donc 15 capteurs solaires

La température de l'eau de la piscine que vous pouvez atteindre avec ce nombre est 28°C pendant la saison estivale.

Si vous avez un volet roulant SOLAR et par exemple une piscine isolée, ce sera plus que suffisant. Par exemple, si vous n'utilisez qu'une couverture d'été et que la piscine n'est pas isolée, il vous en faudra plus. Au printemps de mars/avril vous devrez faire circuler la pompe plus d'heures pour atteindre cette température qu'aux mois de juillet/août.

L'avantage est le chauffage gratuit de l'eau de votre piscine, l'inconvénient est la dépendance au soleil. Si vous voulez la certitude d'une eau de piscine à une température de 28°C indépendamment du soleil, vous pouvez opter pour un chaleur.

Régulation avec vanne 3 voies ou pompe de circulation

Il existe 2 systèmes de fixation. Le premier est le montage et le contrôle avec une vanne 3 voies automatique Praher. Si la température dans le capteur est supérieure à celle de l'eau de la piscine, cette vanne 3 voies enverra l'eau de la piscine à travers vos capteurs solaires. L'avantage est un contrôle plus simple de l'installation de filtre existante. L'inconvénient est que vous ne pouvez chauffer que lorsque la pompe de filtration fonctionne. Si vous souhaitez chauffer plus longtemps, vous devez laisser la pompe de filtration circuler plus longtemps, ce qui entraîne une consommation électrique plus élevée.

ASTUCE : prévoir un by-pass sur le robinet 3 voies, afin de pouvoir faire en sorte que le débit d'eau complet de votre pompe de filtration ne pompe pas l'eau à travers les collecteurs.

Une deuxième méthode consiste à utiliser une pompe de circulation séparée. Vous pouvez ainsi chauffer indépendamment de la pompe de filtration, même lorsque la pompe de filtration ne filtre pas par exemple. L'avantage de ce système est le contrôle séparé et la faible consommation de la petite pompe de circulation. L'inconvénient est l'installation compliquée. Vous devrez vous assurer que des clapets anti-retour sont utilisés pour éviter que l'eau de la piscine ne s'écoule dans le mauvais sens à travers l'installation.

ATTENTION : MAXIMALE 250 litres par heure par capteur solaire Soabsorber !

DEMANDER? Écrivez-nous pour des informations ou pour un devis : [email protected]
